產品亮點

1、新穎的基于經驗公式或射線光學/確定性電波傳播模型，能夠在較短計算時間內完成準確計算

2、支持各種場景和豐富的地圖數據格式，尤其是支持混合場景的分析

3、無線網絡規劃模塊支持豐富的無線通信協議標準（蜂窩通信包括3G／4G／5G，無線寬帶局城網W-LAN等）

3、靈活的Altair WinProp應用程序接口（API）易于將全方面的電波傳播模型和網絡規劃功能集成到其他軟件工具中

Altair WinProp具有豐富的電波傳播模型，是一款用于多種場景電波傳播和高的效率網絡規劃強大工具包。

WinProp含有以下特色模塊：

?ProMan 電波傳播和網絡規劃分析

?WallMan矢量建筑數據庫的圖形編輯器

?AMan天線方向圖的圖形編輯器

?CoMan傳感器和網絡的連接性模擬器

?TuMan隧道和體育場的圖形編輯器

場景及應用

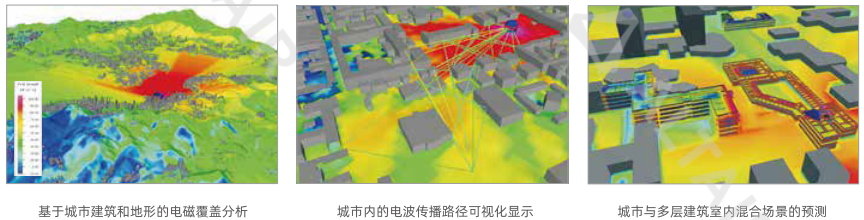

WinProp高精度、基于快速的經驗和確定性電波傳播模型適用于各種場景：野外與農村、城市與郊區、室內與校園、隧道與地下軌道交通、交通與時變場景、GEO與LEO衛星通信。

WinProp支持任意的發射機包括蜂窩基站、廣播基站、衛星、中繼站和漏泄電纜。

數據庫

基于場景，仿真預測基于地形（像素），地貌（像素-有／無高度和地表覆蓋），城市建筑（像素或矢量）或3D平面物體／墻體（矢量）數據庫。

在電波傳播預測時，不同類型數據庫可以同時使用和相互轉換。圖形編輯器、CAD軟件和不同格式轉換器均支持所有數據庫類型。

傳播模型

WinProp 強大的電波傳播引擎包括經驗和半經驗模型（與測試數據校準），嚴格的3D射線顯蹤模型和獨特的優勢路徑模型（DPM）。

除了計算路徑損耗，WinProp同時會計算信號時延、角度擴展、視線傳輸／非視線傳輸（LOS／NLOS）、定向信道脈沖響應、角包絡和傳播路徑。

Altair WinProp API和引擎

WinProp應用編程接口（API）對電波傳播引擎和網絡規劃模塊都適用。API的調用非常簡單方便，用戶可以將電波傳播模型（或網絡規劃引擎）集成到自編軟件或第三方軟件中。

空中接口和應用

WinProp多種空中接口與應用預定義：

用戶可以根據需求定義新的電波傳播場景，WinProp除了進行網絡規劃外，還可以進行基于ICNIRP和EMC規范的電磁特性分析。

1、計算與仿真

根據應用需求，WinProp提供靜態、蒙特卡洛和動態網絡仿真器。WinProp能夠進行網絡覆蓋規劃、容量分析和網絡仿真器（算法性能、時延特性分析等）。用戶可以定義（基站位置）通信阻塞用于電路和分組交換服務（包括熱點統計分布、移動站等）。
2、基站覆蓋

WinProp可以定義不同的傳輸模式（帶寬、調制與編碼策略MCS、數據速率、信噪比干擾功率比、信號門限、發射功率），覆蓋地圖（蜂窩布置、主服務、作用集、信道質量、上下鏈路的接收功率、信噪比干擾功率比）按照選擇的傳輸模式分別進行計算，鏈路的適應性由傳播模型計算得到的信道質量決定。可以估算每個位置在覆蓋區域內的最大接收功率和最大傳輸速率。

3、容量

WinProp根據覆蓋分析和流量假設計算網絡中不同射頻鏈路和蜂窩的容量（吞吐量、數據率、包時延、服務質量），可以方便地預測各小區的容量限值和過載蜂窩，并網絡優化實現高的容量和高的吞吐量。復雜的確定傳播模型很好地定義了MIMO和波束成形對通信容量的提升。任意天線的特性（線極化、圓極化）及其在電波傳播分析中對無線信道的影響都將計入網絡規劃中。
4、Altair Feko與WinProp交互

電磁仿真可以用于天線設計和計算天線的輻射特性以得到3D天線方向圖，F(xiàn)eko全方面的求解器可以出色地勝任此類工作，得到的遠場3D方向圖能夠疊加到WinProp的電波傳播模型的無線信道中。

WinProp提供導入和處理Feko輸出的3D天線方向圖的接口，為加快復雜場景的仿真速度，復雜目標如汽車可以用其雷達散射截面代替（Feko中計算得到的雙站RCS）。
